Почему промышленность переходит на антистатические лотки для хранения?

2025-10-15

В мире, где электронные компоненты становятся все более чувствительными к электростатическому разряду (ESD), антистатические лотки для хранения становятся критически важными компонентами для защиты устройств во время хранения, транспортировки и сборки.

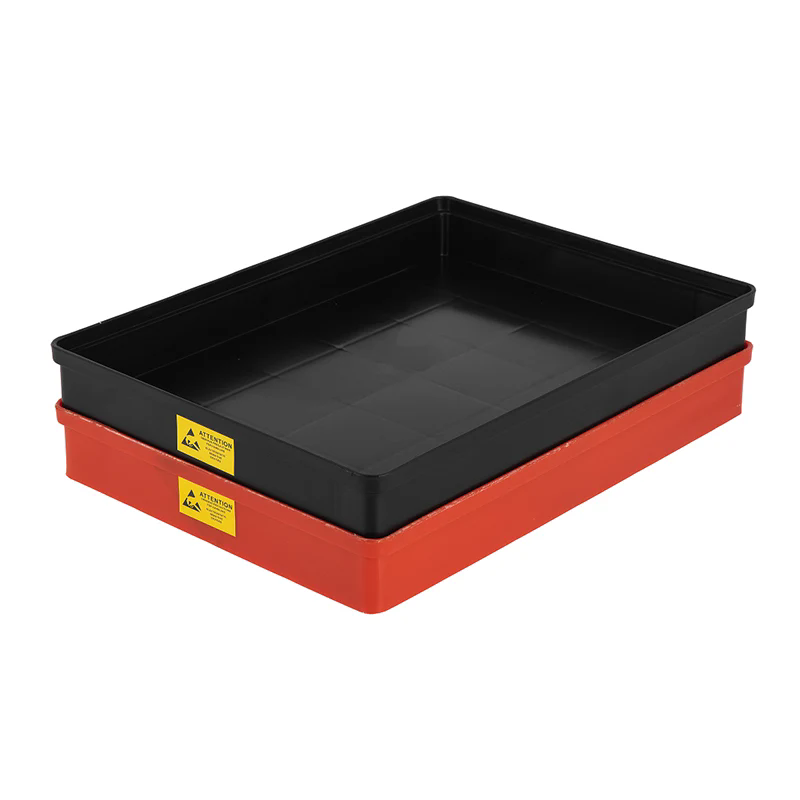

Что такое антистатический лоток для хранения?

АнАнтистатический лоток для храненияпредставляет собой контейнер или лоток, изготовленный из материалов с контролируемыми электрическими свойствами, которые предотвращают накопление или внезапный разряд электростатического заряда. Эти лотки широко используются в электронике, полупроводниковой промышленности, сборке печатных плат и прецизионной промышленности, служахранить, организовывать, транспортировать и защищатьчувствительные компоненты, такие как микросхемы, чипы, датчики и другие электронные детали.

Основные характеристики и типичные параметры

Ниже представлена упрощенная таблица, в которой приведены типичные параметры и конструктивные особенности высококачественного антистатического лотка для хранения:

Параметр	Типичное значение/диапазон	Описание
Материал	ESD-безопасный полипропилен (PP) или проводящий полистирол (CPS)	Обеспечивает контролируемое поверхностное сопротивление для рассеивания статического заряда.
Поверхностное сопротивление	от 10⁴ до 10⁹ Ом/квадрат	Гарантирует, что статический заряд не задерживается (слишком высокий) и не замыкается (слишком низкий)
Объемное сопротивление	от 10⁸ до 10¹³ Ом·см	Массовая характеристика для обеспечения стабильной производительности
Размеры лотка	Настраиваемый (например, 323 × 243 × 35 мм)	Совместимость с обычными рабочими станциями и стойками ESD.
Толщина стены	1,5–3 мм	Обеспечивает структурную жесткость при ограничении веса.
Конструкция слота или отсека	Отдельные полости, сетчатые прорези, карманы	Сохраняет компоненты разделенными и организованными
Цвет/Маркировка	Светло-серый, синий, черный (цвет, устойчивый к электростатическому разряду)	Помогает визуально контрастировать и идентифицировать детали.
Чистота/дегазация	Низкий уровень летучих органических соединений, низкое выделение частиц	Подходит для чистых помещений или SMT-сред.
Термическая стабильность	от –40 °С до +120 °С	Позволяет использовать в условиях оплавления, печи или хранения.
Стекируемость/Вложенность	Переплетающиеся края, противоскользящие свойства.	Обеспечивает безопасное штабелирование без повреждения деталей.

Эти параметры являются основой, на которой сбалансированы производительность, безопасность и совместимость. Центральная тема этой статьи заключается в том, что выбор или проектирование лотков с правильным балансом электрических, механических и удобных в использовании функций существенно влияет на защиту ваших ценных электронных запасов и производственного процесса.

В центре внимания этой статьи

В этой статье вы ответите на ключевые вопросы: что отличает различные антистатические лотки, почему они незаменимы в современных рабочих процессах с электроникой и как их выбрать, внедрить и подготовить к будущему. В конце будут рассмотрены некоторые часто задаваемые вопросы, а также будет включено тонкое введение в решение Xinlida с приглашением «связаться с нами» для дальнейшего сотрудничества.

Почему необходимы антистатические лотки для хранения?

Почему необходимо контролировать статику при работе с электроникой?

Электростатический разряд (ESD) может повредить микроэлектронные устройства даже при очень низких уровнях энергии. По мере уменьшения размеров компонентов увеличивается восприимчивость к повреждениям, вызванным статическим электричеством. К основным причинам выбора антистатических лотков относятся:

Защита чувствительной электроники: предотвращает скрытые дефекты или немедленный выход из строя чипов, датчиков или модулей.
Экономия затрат: сокращается количество брака, переделок и потерь урожая.
Соответствие нормативным требованиям: многие отрасли промышленности (например, автомобильная, аэрокосмическая) требуют безопасного обращения с электростатическими разрядами.
Непрерывность работы: помогает оптимизировать автоматизированные линии, где участие человека неизбежно.
Прослеживаемость и организация: облегчает управление запасами, маркировку и безопасное штабелирование.

Почему некоторые лотки лучше других?

Не все антистатические лотки одинаковы. Различия проявляются в таких аспектах, как:

Контроль удельного сопротивления — слишком высокое и заряды не стекают; слишком низкое, и существует риск короткого замыкания.
Механическая прочность — лотки не должны деформироваться и сгибаться под нагрузкой.
Точность размеров — жесткие допуски обеспечивают совместимость с роботизированными инструментами для захвата и размещения.
Пригодность для чистых помещений — низкое выделение частиц и низкое выделение газа жизненно важны в контролируемых средах.
Термическая и химическая стойкость — необходима, когда противни подвергаются термической обработке, очистке или воздействию растворителей.
Особенности эргономики и модульности — простота обращения, штабелирования, маркировки, взаимозаменяемость со стойками и держателями.

Почему эта тенденция ускоряется?

Миниатюризация и более высокая плотность компонентов – по мере уменьшения размеров элементов (например, чипов 7 нм, 5 нм) предел устойчивости к электростатическому разряду сужается.
Индустрия 4.0 и автоматизация: автоматизированным линиям требуются лотки, которыми можно с высокой точностью манипулировать с помощью робота.
Требования глобальной цепочки поставок – чувствительные детали перевозятся на большие расстояния; надежная защита становится необходимостью.
Экологичность и повторное использование: качественные лотки сокращают количество отходов и могут использоваться повторно в течение многих циклов, что снижает потребность в одноразовых носителях.

Таким образом, правильный антистатический лоток – это не просто контейнер; это стратегический актив в современном электронном производстве и логистике.

Как проектируются, выбираются и используются антистатические лотки для хранения?

В этом разделе рассматриваются принципы проектирования, рекомендации по выбору, практика внедрения и будущие перспективы антистатических лотков.

Как производятся и проектируются антистатические лотки?

Выбор материала и рецептура
Полимеры смешиваются с проводящими добавками (углеродная сажа, проводящие волокна и т. д.) в контролируемых процессах для достижения целевых диапазонов удельного сопротивления. Присадки откалиброваны таким образом, чтобы избежать чрезмерной проводимости и высоковольтного пробоя.
Литье под давлением и прецизионная оснастка
Требуются точные допуски, особенно на глубину полости, прямолинейность стенок и геометрию соединения.
Обработка поверхности и покрытие
Иногда наносятся антистатические покрытия или обработка поверхности для улучшения рассеивания заряда без ухудшения качества отделки.
Контроль качества и измерения
Поверхностное и объемное сопротивление необходимо измерять партиями. Подтверждаются механические допуски, коробление и стабильность размеров.
Прослеживаемость и маркировка
Лотки могут быть выгравированы лазером или отлиты с серийными кодами, штрих-кодами или QR-кодами для поддержки отслеживания запасов.

Как выбрать подходящий лоток для конкретных приложений?

Чтобы правильно выбрать антистатический лоток, учтите следующие шаги:

Определить геометрию и размер компонента.
Соответствуйте размеру, глубине и расстоянию между деталями лотка: полости слишком большого размера могут привести к движению и повреждению, а полости меньшего размера могут вызвать нагрузку на детали.
Определите необходимые электрические свойства
Выбирайте лотки в диапазоне удельного сопротивления, подходящем для вашей среды — обычно 10⁴–10⁹ Ом/кв. для многих случаев использования.
Оценка механической загрузки и штабелирования
Рассчитайте ожидаемую нагрузку на лоток и соответствующим образом выберите толщину стенок, ребра и фиксаторы для штабелирования.
Проверка совместимости с технологическими средами
Если лотки должны пройти оплавление, очистку или суровые условия, проверьте термическую и химическую стабильность.
Обеспечьте эргономичность и совместимость потоков.
Выбирайте конструкции, подходящие для ваших стоек, рабочих станций, конвейеров и систем автоматизации.
Оцените долгосрочную надежность
Спросите о сроке службы, характеристиках старения и гарантии сопротивления с течением времени.

Как следует использовать антистатические лотки изо дня в день?

Заземление и соединение
Всегда заземляйте лотки через токопроводящие пути (например, токопроводящие шины или браслеты).
Правильная укладка и обращение
Складывайте только до проектных пределов. Используйте блокировки, чтобы предотвратить проскальзывание и повреждение.
Очистка и обслуживание
Используйте чистящие средства, устойчивые к электростатическому разряду, и безворсовые салфетки. Избегайте агрессивных растворителей, которые разрушают полимеры или системы присадок.
Осмотры и проверки удельного сопротивления
Регулярно проверяйте удельное поверхностное сопротивление, чтобы обеспечить постоянную защиту от электростатического разряда.
Маркировка и отслеживаемость
Используйте стандартные системы маркировки для отслеживания истории лотков, содержимого деталей и технологического процесса.
Управление жизненным циклом и замена
Если поверхностное сопротивление выходит за пределы допустимых значений или возникает механическая деформация, снимите лоток и замените его.

Как будут развиваться антистатические лотки для хранения в будущем?

Умные лотки
Лотки оснащены RFID, датчиками (температуры, влажности) или встроенной электроникой для мониторинга состояния.
Передовые материалы
Новые полимерные композиты или добавки на основе графена для достижения лучшего баланса проводимости, жесткости и совместимости с чистыми помещениями.
Модульные и настраиваемые конструкции
Лотки, которые позволяют изменять конфигурацию полостей или связывать модули по мере изменения производственных потребностей.
Материалы, ориентированные на устойчивое развитие
Перерабатываемые или биоразлагаемые, устойчивые к электростатическому разряду полимеры для снижения воздействия на окружающую среду.
Расширенная интеграция с автоматизированными системами.
Оптимизированная геометрия и функции, адаптированные для роботизированного управления, систем технического зрения и совместимости с AGV.

Эти изменения отражают стремление к более интеллектуальным, гибким и устойчивым решениям для хранения данных, устойчивым к электростатическому разряду.

Общие вопросы и заключительные мысли

Часто задаваемые вопросы (часто задаваемые вопросы)

Вопрос 1: В чем разница между «антистатическим», «рассеивающим статическое электричество» и «проводящим» лотками?
A1: «Антистатический» часто используется свободно. Проводящие лотки имеют очень низкое удельное сопротивление (например, <10 ⁵ Ом/кв.) и обеспечивают более быстрый поток заряда, создавая риск короткого замыкания, если они слишком проводящие. Статические рассеивающие лотки имеют умеренный диапазон удельного сопротивления (10⁵–10⁹ Ом/кв.м), что обеспечивает безопасное рассеивание заряда без внезапного разряда. Правильный лоток должен находиться в диапазоне рассеивания, чтобы нейтрализовать заряды медленно и предсказуемо.

Вопрос 2: Как часто следует проверять поверхностное сопротивление антистатических лотков в повседневной работе?
О2: Это зависит от интенсивности использования, но рекомендуется еженедельно при больших объемах производства или ежемесячно при небольших объемах. Если лотки используются повторно, подвергаются воздействию суровых условий или имеют признаки износа, могут потребоваться более частые проверки. Ведите записи удельного сопротивления с течением времени, чтобы обнаружить тенденции старения.

Высококачественные антистатические лотки для хранения — это больше, чем просто пассивные держатели — это важнейшие активы в современном рабочем процессе электроники, обеспечивающие защиту, отслеживаемость и надежность во все более сложных условиях. При выборе или проектировании таких лотков необходимо уделять внимание составу материала, электрическим характеристикам, механической конструкции и долгосрочной стабильности. Для перспективных заводов такие тенденции, как интеллектуальная интеграция, экологически чистые материалы и адаптивная архитектура, будут формировать решения для лотков следующего поколения.

Синлидапредлагает полную линейку антистатических лотков для хранения, разработанных со строгим контролем удельного сопротивления, прочной механической конструкцией и модульной конструкцией, подходящей для автоматизированных систем. Независимо от того, требуются ли индивидуальные или стандартные модели, Xinlida может адаптировать решение. По вопросам спецификаций, образцов или интеграции обращайтесьсвязаться с намии наши специалисты оперативно отреагируют на удовлетворение ваших потребностей в хранении с защитой от электростатического разряда.
